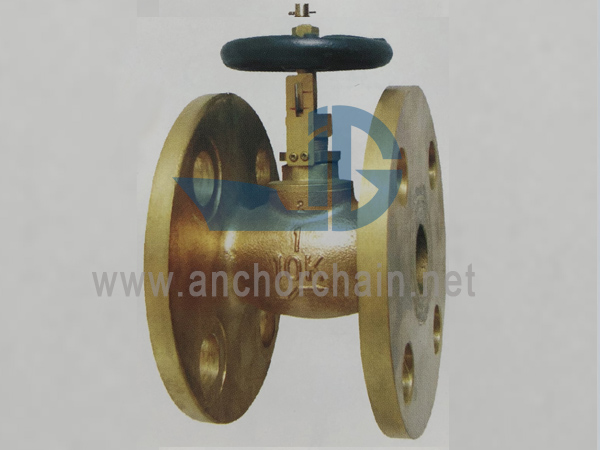

Class 150 Bronze 5K SDNR Valves OpenClose IndicatorTest Standard: JIS F7400-1996Test Pressure: Body-1,05Mpa, Seat-0,77Mpa
Πρότυπο δοκιμής: JIS F7400-1996
Πίεση δοκιμής: Σώμα-1,05Mpa, Κάθισμα-0,77Mpa
Κύριο υλικό:
1-Σώμα: Χάλκινο (BC6)
2-Καπό: ορείχαλκος (C3771BD)
3-Δίσκος: Ορείχαλκος (C3771BD)
4-στέλεχος: ορείχαλκος (C3771BD)
5-Χειροτροχός: Χυτοσίδηρος (FC200)
DN | d | L | D | C | No of Bolt | h | t | H | Δ2 |
15 | 15 | 60 | 80 | 60 | 4 | 12 | 8 | 75.5 | 50 |
20 | 20 | 70 | 85 | 65 | 4 | 12 | 9 | 82.5 | 65 |
25 | 25 | 80 | 95 | 75 | 4 | 12 | 10 | 88.5 | 65 |
32 | 32 | 100 | 115 | 90 | 4 | 15 | 11 | 109 | 80 |
40 | 40 | 100 | 120 | 95 | 4 | 15 | 12 | 121 | 80 |
50 | 50 | 120 | 130 | 105 | 4 | 15 | 13 | 142 | 100 |
65 | 65 | 140 | 155 | 130 | 4 | 15 | 13 | 154 | 125 |
80 | 80 | 160 | 180 | 145 | 4 | 19 | 16 | 175 | 140 |
