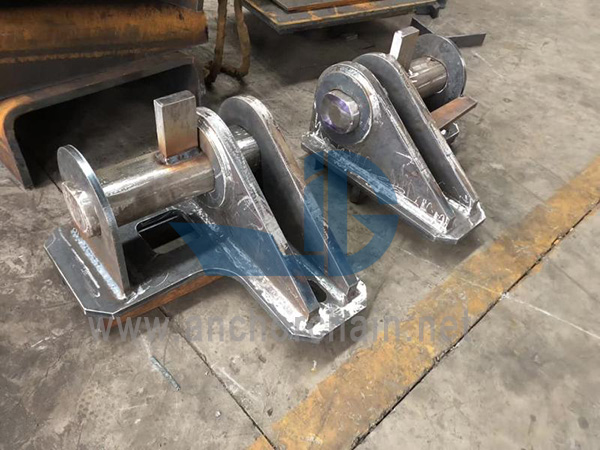

Ο βραχίονας ρυμούλκησης JIS F 2029 Marine Mooring and Towing BracketJis F2029 είναι βραχίονας ρυμούλκησης και πρόσδεσης εξοπλισμού θαλάσσιου καταστρώματος. Είναι συγκολλημένο στο κατάστρωμα και είναι βαθμολογημένο για να αντέχει το φορτίο θραύσης της αλυσίδας που χρησιμοποιείται.
JIS F 2029 Ναυτικός βραχίονας πρόσδεσης και ρυμούλκησης
Ο βραχίονας ρυμούλκησης Jis F2029 είναι βραχίονας ρυμούλκησης και πρόσδεσης εξοπλισμού θαλάσσης. Είναι συγκολλημένο στο κατάστρωμα και είναι βαθμολογημένο να αντέχει στο φορτίο θραύσης της αλυσίδας που χρησιμοποιείται. Στήριγμα ρυμούλκησης JIS F2029 που εφαρμόζεται στα καλώδια αλυσίδας των οποίων η διάμετρος είναι 52 mm έως 132 mm. Υπάρχουν υποδοχές συγκόλλησης στο στήριγμα. Ο βραχίονας JIS F2029 Smit λαμβάνει τις εγκρίσεις των BV,CCS, ABS, DNV. Για πιο λεπτομερείς πληροφορίες, μη διστάσετε να επικοινωνήσετε μαζί μας.
Χαρακτηριστικά του βραχίονα JIS F2029
1. Ιαπωνικό Πρότυπο: JIS F2029-1997
2. Υλικό: Χάλυβας
3. Κατάλληλο μέγεθος αλυσίδας: 54mm, 64mm, 76mm
4. Ένθετο συγκόλλησης στο κατάστρωμα
5. Πιστοποιητικό: BV, ABS, CCS, DNV, LR
6. Εφαρμογή: Σύστημα ρυμούλκησης έκτακτης ανάγκης και πρόσδεση σε ένα σημείο
7. Ομαλή επιφάνεια χωρίς γρέζια ή αιχμηρές άκρες
8. Μπορεί να προσαρμοστεί
Σχέδιο του JIS F2029 Smit Bracket
Ονομαστική Διά. |
Διάσταση (mm) |
Μάζα (κιλά) |
SWL(kN) |
BBL(kN) |
|||||||||
L3 |
L2 |
L1 |
Β1 |
E |
S |
Β2 |
Δ1 |
D3 |
R |
||||
54 |
450 |
500 |
450 |
180 |
75 |
255 |
250 |
75 |
170 |
100 |
55 |
1000 |
2000 |
64 |
510 |
580 |
500 |
205 |
85 |
280 |
270 |
85 |
190 |
110 |
125 |
1500 |
3000 |
76 |
625 |
700 |
600 |
260 |
105 |
320 |
340 |
100 |
230 |
135 |
200 |
2000 |
4000 |
