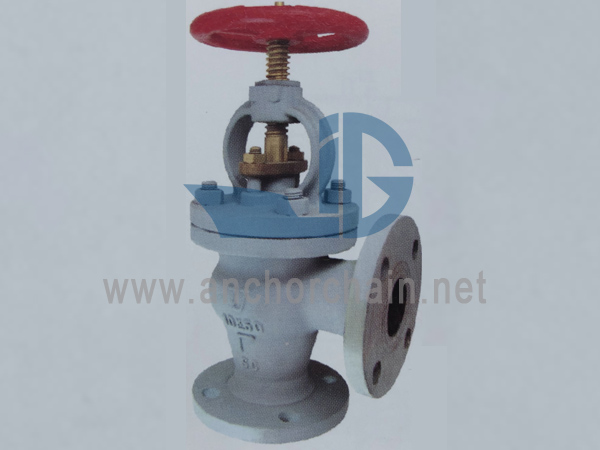

Γωνιακές βαλβίδες JIS F 7320 από χυτό χάλυβα 10K

Γωνιακές βαλβίδες JIS F 7320 από χυτό χάλυβα 10K:
Η γωνιακή βαλβίδα Marine Cast Steel είναι κατάλληλη για το σύστημα σωληνώσεων με μεσαίο γλυκό νερό, αέρα & άλλο αέριο, λάδι και ατμό με θερμοκρασία όχι μεγαλύτερη από 300 βαθμούς Κελσίου.

Πρότυπο σχεδίασης: JIS F7320-1996
Πρότυπο δοκιμής: JIS 7400-1996
Υδραυλική πίεση δοκιμής: Σώμα- 2,1Mpa, Κάθισμα-1,54Mpa
Μέγεθος φλάντζας σύμφωνα με το JIS B2220 -10K

Κύριο υλικό:
Σώμα: Χυτό χάλυβα (SC480)
Καπό: Χυτό χάλυβα (SC480)
Διακόπτης συσκευασίας: Χάλκινος (BC6) ή ανοξείδωτος χάλυβας (2Cr13)
Στέλεχος: C3771BD (Ορείχαλκος) ή SUS403
Κάθισμα: Χάλκινο (BC6) ή ανοξείδωτο ατσάλι (2Cr13, SCS2)
Δίσκος: Χάλκινος (BC6) ή ανοξείδωτος χάλυβας (2Cr13, SCS2)

Φλάντζα: μη αμίαντο

Λίστα κύριας μεγεθών (mm):

ΚΩΔΙΚΟΣ IMPA	DN	L1	D	C	Αριθμός οπής μπουλονιού	h	t	H	Δ2	Βάρος (κιλά)
750421	50	120	155	120	4	19	16	240	160	16.3
750422	65	130	175	140	4	19	18	260	200	23
750423	80	140	185	150	8	19	18	265	200	25.3
750424	100	160	210	175	8	19	18	300	250	37
750425	125	180	250	210	8	23	20	350	280	57.1
750426	150	205	280	240	8	23	22	400	315	77.2
750427	200	230	330	290	12	23	22	480	355	116
750428	250	290	400	355	12	25	24	535	400	188
750429	300	320	445	400	16	25	24	610	450	256
