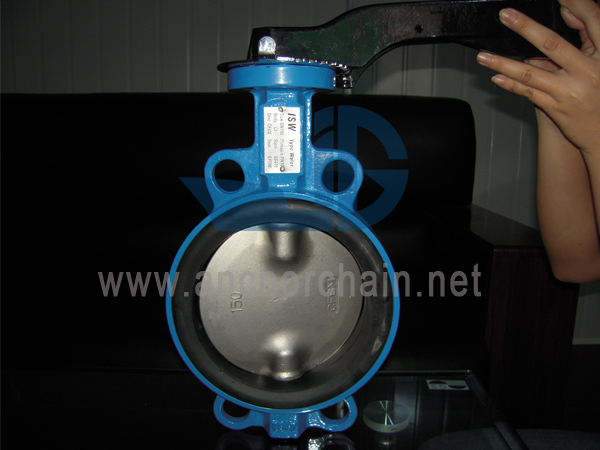

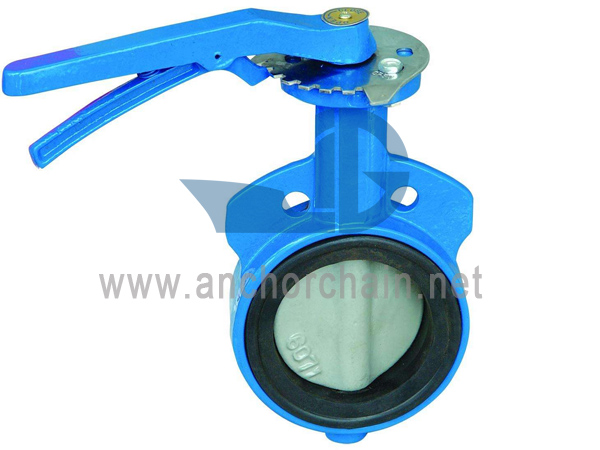

Βαλβίδες πεταλούδας γκοφρέτας από χυτοσίδηρο θαλάσσης JIS F7480 5K 10K 16K (Λειτουργία με μοχλό) Κατηγορία:JIS Marine Butterfly Valve Υλικό: Χυτοσίδηρος ή όλκιμος σίδηρος Πρότυπα:JIS F7480Πιστοποιητικό:CCS, BV, ABS, GLNRIF, LRNK Τιμή:Λάβετε την τελευταία τιμή τώραΤόπος προέλευσης:Κίνα
Τόπος καταγωγής: Κίνα
Βαλβίδα πεταλούδας γκοφρέτας από χυτοσίδηρο Κίνας JIS F7480 5K/10K/16K (Λειτουργία με μοχλό):
Πρότυπο σχεδίασης: JIS F7480-1996
Μέγεθος: DN40-DN1200
Μέγιστη πίεση εργασίας: 5K/10K/16K
Πάνω φλάντζα: ISO5211
Τύπος Λειτουργίας: Μοχλός ή Σκουλήκι
Κύριο υλικό:
1-Σώμα: Χυτοσίδηρος ή όλκιμος σίδηρος
2-Δίσκος: DI ή WCB με γαλβία, ανοξείδωτο ατσάλι, μπρούτζος
3-Pin: Ανοξείδωτο ατσάλι
4-Θέσεις: NBR, EPDM, CR, FKM, VITION, PTFE
5-Μίσχος: Ανοξείδωτο ατσάλι
6-Δίαυλος: PTFE
7-O δακτύλιος: NBR
8-Δείκτης: Ανθρακούχο χάλυβα
9-Μοχλός: Ελατός σίδηρος
10-μπουλόνι: Ανθρακούχο χάλυβα
| Υλικό καθίσματος από καουτσούκ | Εύρος θερμοκρασίας σέρβις ℃ | Είδος Υγρού |
| NBR | 0-70 | θαλασσινό νερό, γλυκό νερό, σεντίνα, ballat, υγροποιημένο αέριο, λιπαντικό, μαζούτ, λάδι φορτίου, υδραυλικό λάδι |
| CR | 0-70 | αέρας |
| EPDM | 0-120 | θαλασσινό νερό, γλυκό νερό, όξινο αέριο |
| FKM | 0-90 | πετρέλαιο φορτίου |
| Μέγεθος | A | B | C | D | d0 | K | E | 4-δ | L | Δ1 | 4-€ | Β1 |
| 40 | 120 | 70 | 34 | 41.8 | 12.6 | 65 | 50 | 7 | 26 | 105 | 19 | 11 |
| 50 | 140 | 80 | 42 | 52.9 | 12.6 | 90 | 70 | 10 | 30 | 120 | 19 | 11 |
| 65 | 150 | 89 | 44.7 | 64.5 | 12.6 | 90 | 70 | 10 | 30 | 140 | 19 | 11 |
| 80 | 158 | 95 | 45.2 | 78.8 | 12.6 | 90 | 70 | 10 | 30 | 150 | 19 | 11 |
| 100 | 176 | 114 | 52 | 104 | 15.77 | 90 | 70 | 10 | 30 | 175 | 19 | 11 |
| 125 | 190 | 127 | 54.4 | 123.3 | 18.92 | 90 | 70 | 10 | 30 | 210 | 23 | 14 |
| 150 | 211 | 139 | 55.8 | 155.1 | 18.92 | 90 | 70 | 10 | 30 | 240 | 23 | 14 |
| 200 | 235 | 176 | 60.6 | 202.5 | 22.1 | 125 | 102 | 12 | 40 | 290 | 23 | 17 |
| 250 | 265 | 203 | 65.6 | 250.5 | 28.45 | 125 | 102 | 12 | 40 | 355 | 25 | 22 |
| 300 | 305 | 242 | 76.9 | 301.5 | 31.6 | 125 | 102 | 12 | 40 | 400 | 25 | 22 |
